อิเล็กโทรดเปล่งแสงหรือที่เรียกว่าอิเล็กโทรดคายประจุเป็นหัวใจสำคัญของ ESP เครื่องตกตะกอนด้วยไฟฟ้าสถิตเป็นอุปกรณ์กรองก๊าซที่มีประสิทธิภาพ ซึ่งใช้กันอย่างแพร่หลายในพลังงานไฟฟ้า โลหะวิทยา ซีเมนต์ อุตสาหกรรมเคมี และอุตสาหกรรมอื่นๆ เพื่อกำจัดอนุภาคออกจากก๊าซไอเสียทางอุตสาหกรรม
รายละเอียดสินค้า

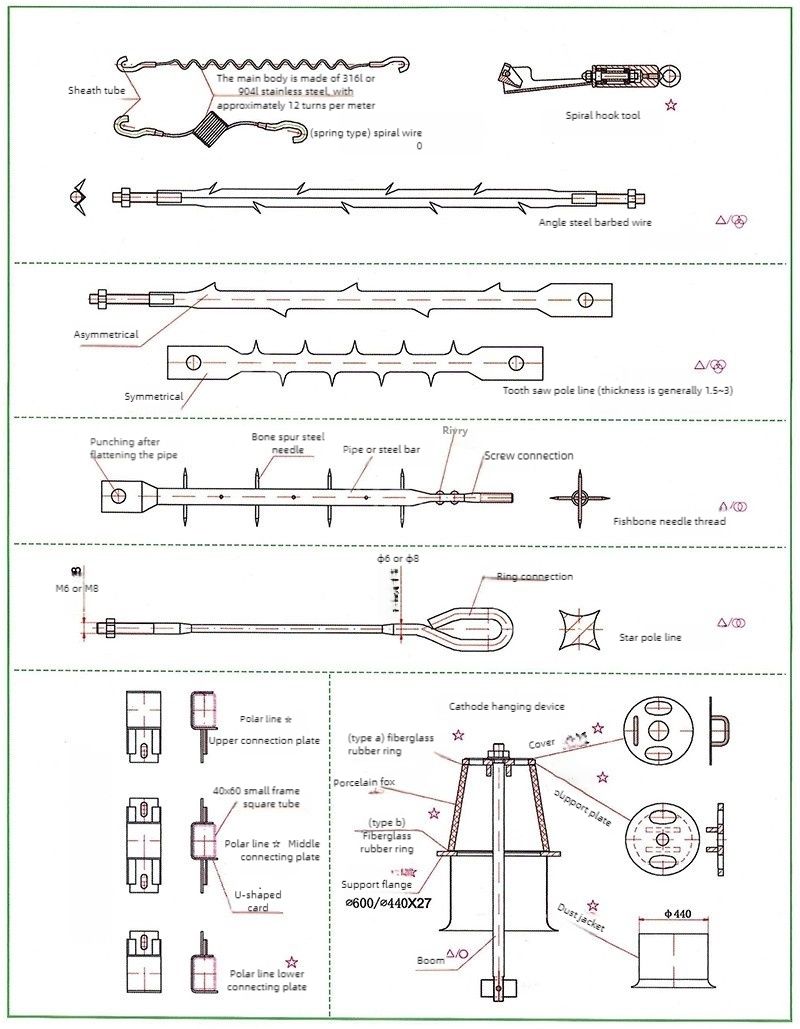

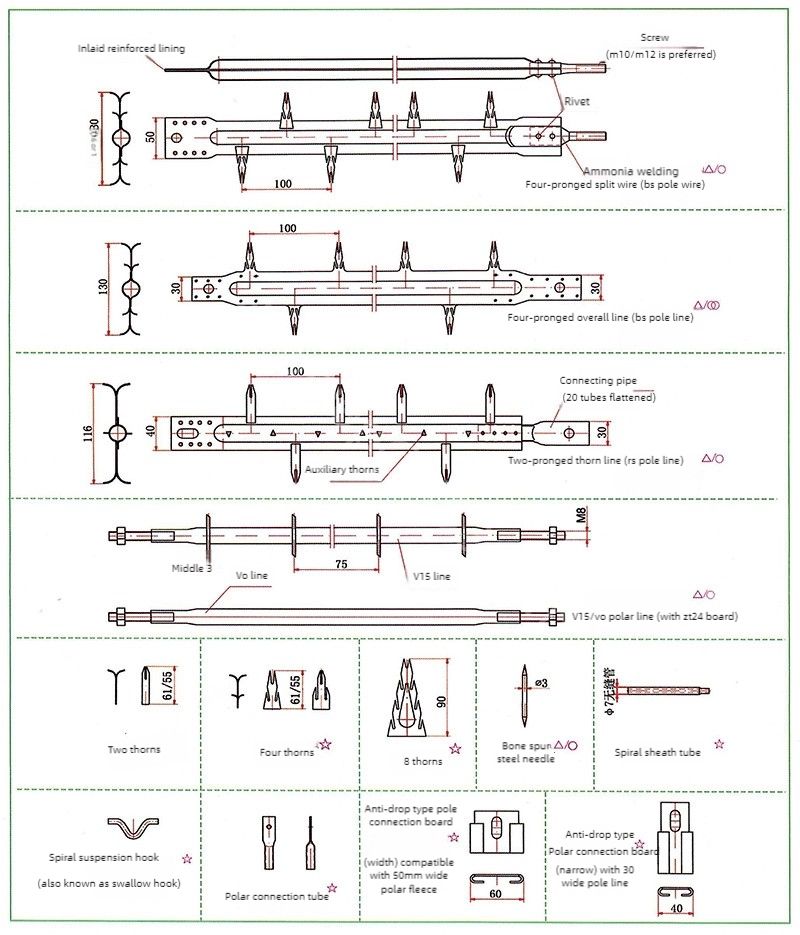

เพื่อให้ได้ผลการคายประจุโคโรนาที่ดีที่สุดภายใต้สภาพการทำงานที่แตกต่างกัน (เช่น คุณสมบัติอุณหภูมิของก๊าซไอเสีย ความชื้น และฝุ่น) อิเล็กโทรดคายประจุจึงได้พัฒนารูปแบบต่างๆ ซึ่งสามารถแบ่งออกได้เป็นประเภทหลักๆ ดังต่อไปนี้:
อิเล็กโทรดดิสชาร์จเชิงเส้น ลวดกลม: รูปแบบแรกสุดและง่ายที่สุด โดยใช้ลวดกลม อย่างไรก็ตาม เนื่องจากแรงดันไฟฟ้าโคโรนาสูง กระแสโคโรนาต่ำ และขาดการเชื่อมต่อได้ง่าย จึงมีการใช้น้อยลงในขณะนี้
ลวดรูปดาว: รีดแถบโลหะให้เป็นส่วนที่เป็นรูปดาว (โดยปกติจะเป็นดาวสี่แฉกหรือดาวหกแฉก) นี่เป็นหนึ่งในรูปแบบที่ใช้กันอย่างแพร่หลายที่สุดในปัจจุบัน ขอบมุมที่แหลมคมสามารถสร้างการปล่อยโคโรนาที่แข็งแกร่ง มีความแข็งแรงที่ดี ลวดไม่หักง่าย และมีผลในการทำความสะอาดเถ้าที่ดี
เส้นฟันเลื่อย: ฟันเลื่อยถูกเจาะที่ด้านใดด้านหนึ่งของแถบโลหะ ปลายฟันปลาสามารถสร้างกระแสโคโรนาที่แรงมากเป็นพิเศษ ซึ่งเหมาะอย่างยิ่งสำหรับฝุ่นที่มีความต้านทานจำเพาะสูงและประสิทธิภาพสูง อย่างไรก็ตาม กระบวนการผลิตมีความต้องการสูง และฟันเลื่อยนั้นสึกหรอหรือเสียรูปได้ง่าย

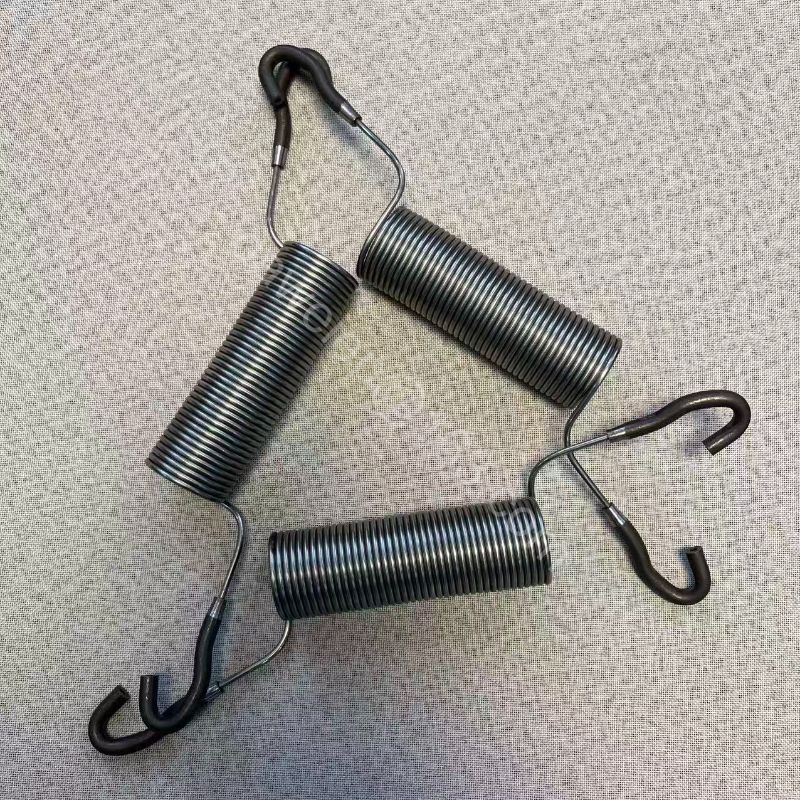

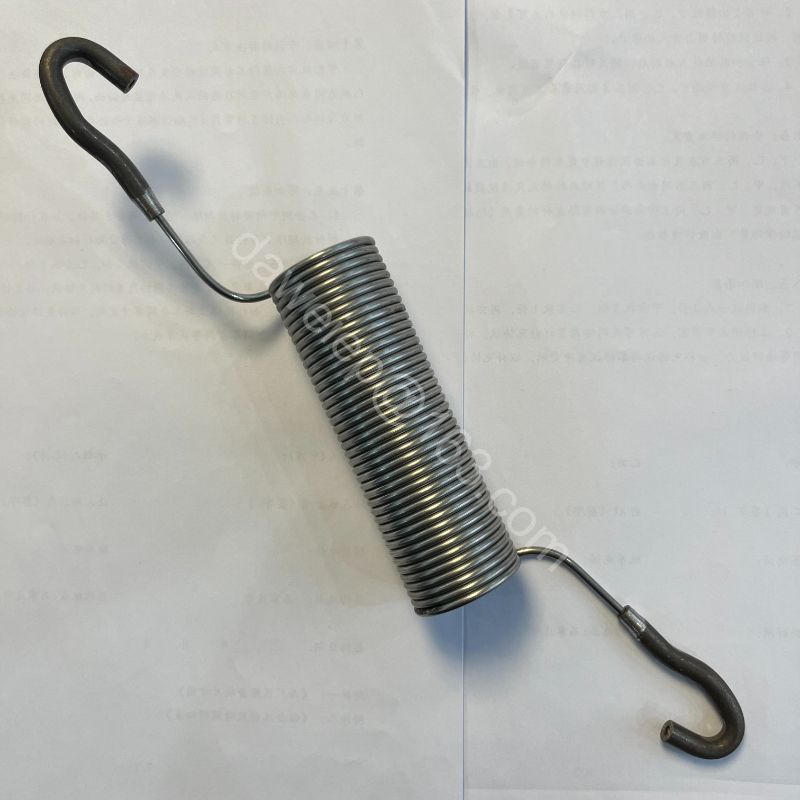

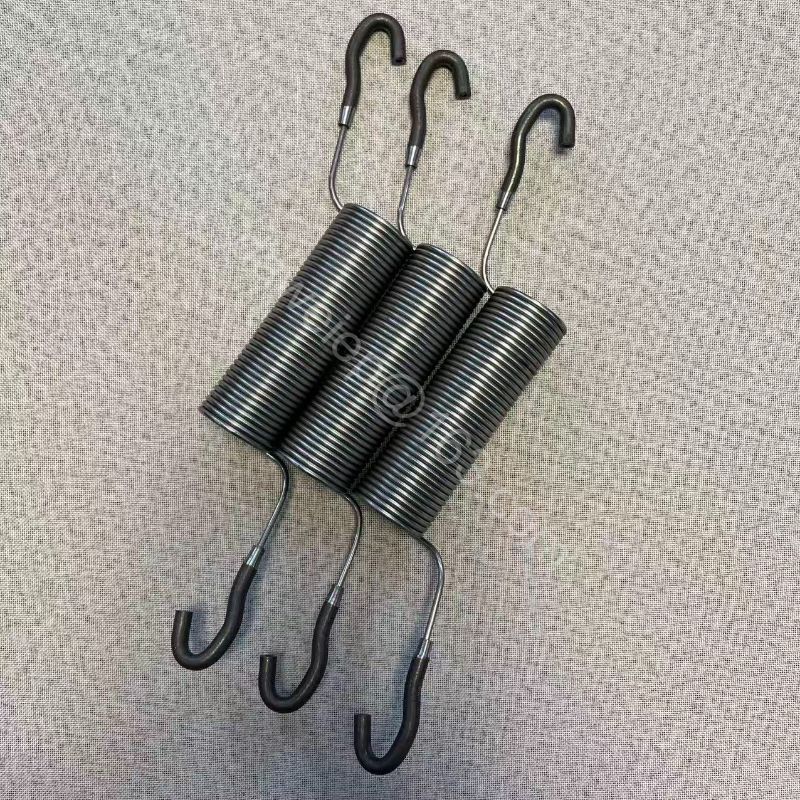

เส้นเกลียว: ลวดโลหะกลมถูกพันเป็นรูปสปริง มีความแข็งแกร่ง สามารถรักษาระยะห่างระหว่างเส้นขั้วและคายประจุได้เท่าๆ กัน แต่ความเข้มค่อนข้างต่ำซึ่งเหมาะสำหรับการบำบัดก๊าซไอเสียที่มีความเข้มข้นต่ำ

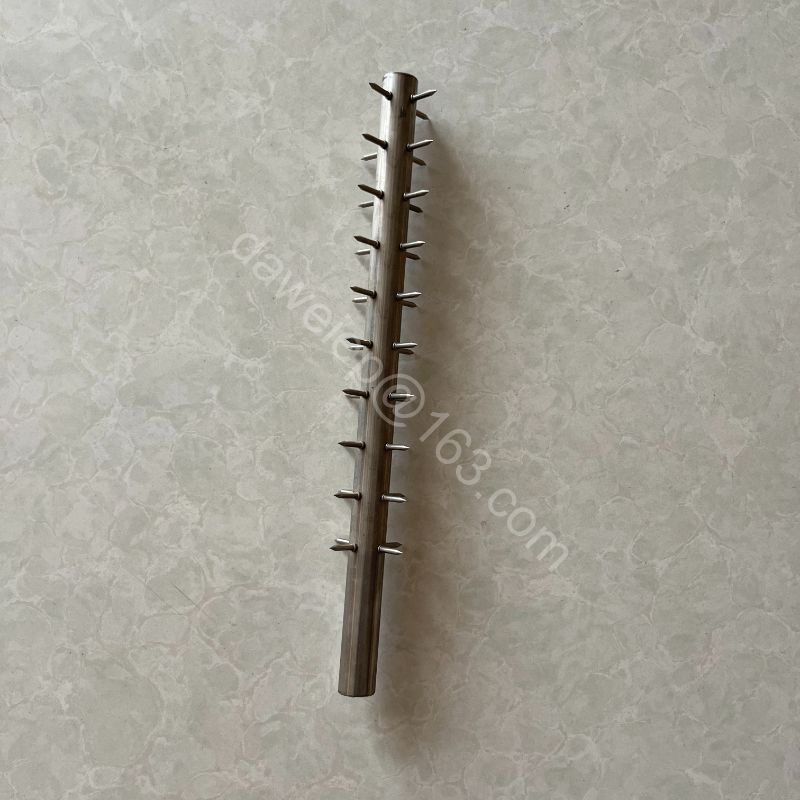

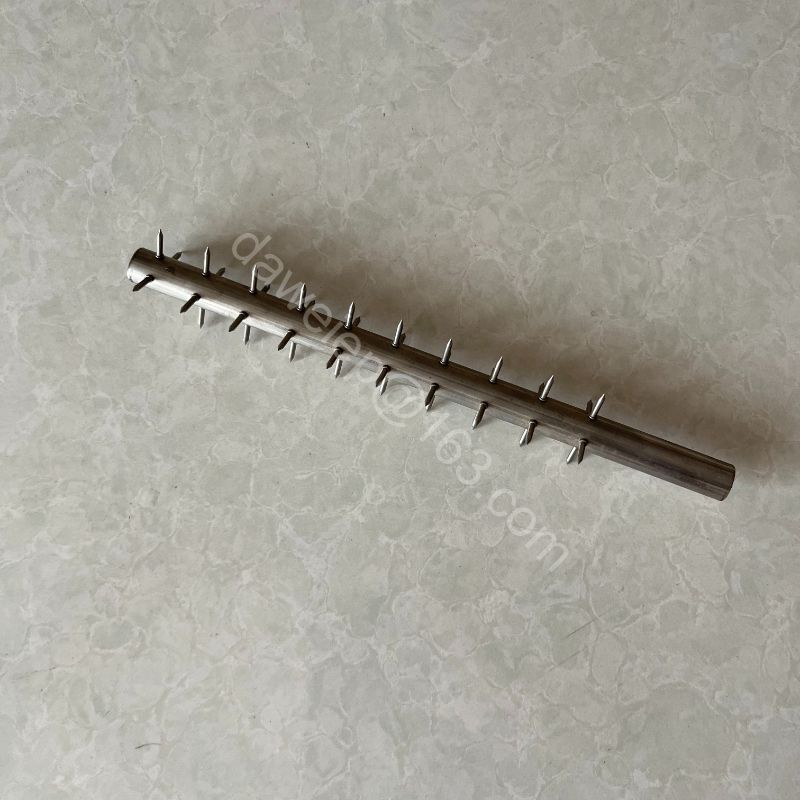

อิเล็กโทรดคายประจุรูปเข็ม เชื่อมหรือตอกหมุดจุดปล่อยรูปเข็มหลายจุดบนลำตัวโลหะ ปลายเข็มแต่ละอันเป็นจุดคายประจุที่แข็งแกร่ง ซึ่งสามารถสร้างกระแสโคโรนาที่รุนแรงได้ การคายประจุรูปแบบนี้มีความเข้มข้นสูง แต่สร้างยากและสะสมฝุ่นได้ง่าย
อิเล็กโทรดปล่อยแถบ: ใช้แถบโลหะแคบและยาว เช่น เส้นก้างปลา (จับแถบโลหะไว้บนลำตัว) จุดจำหน่ายจะกระจายอยู่ที่ขอบของแถบโลหะและประสิทธิภาพการจำหน่ายก็ดี

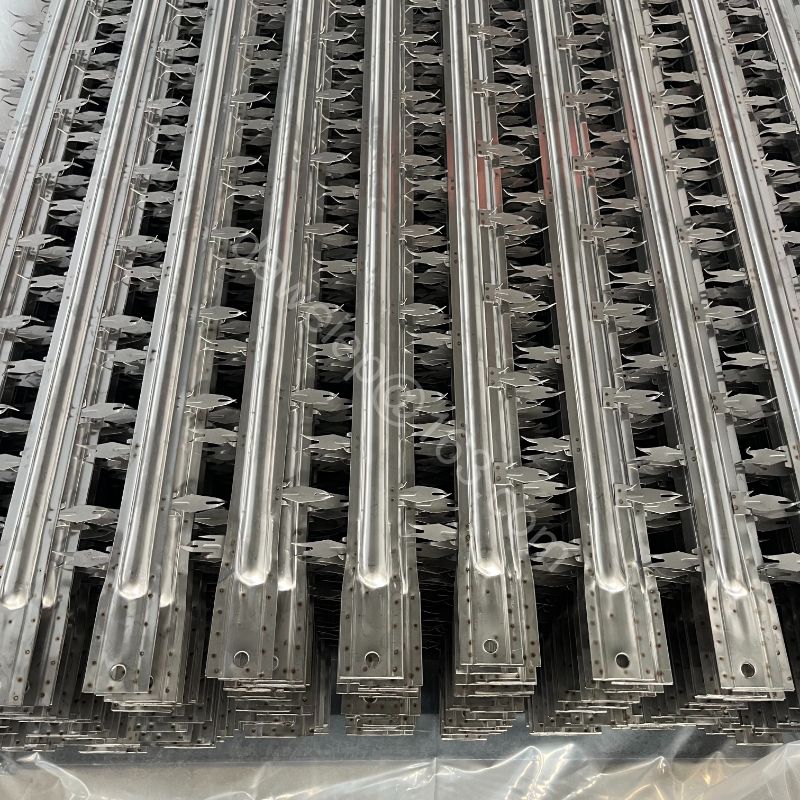

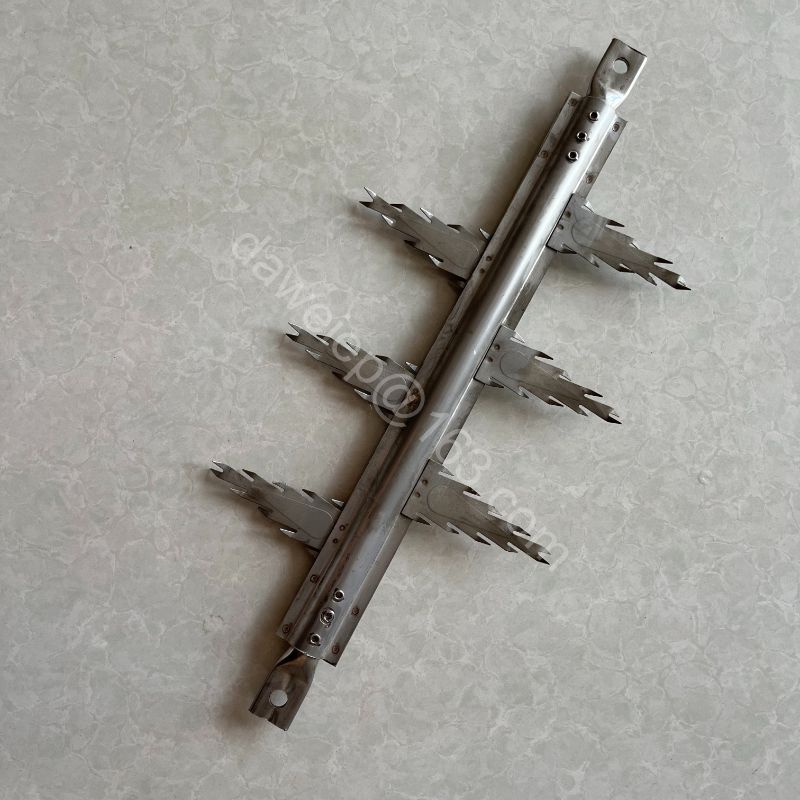

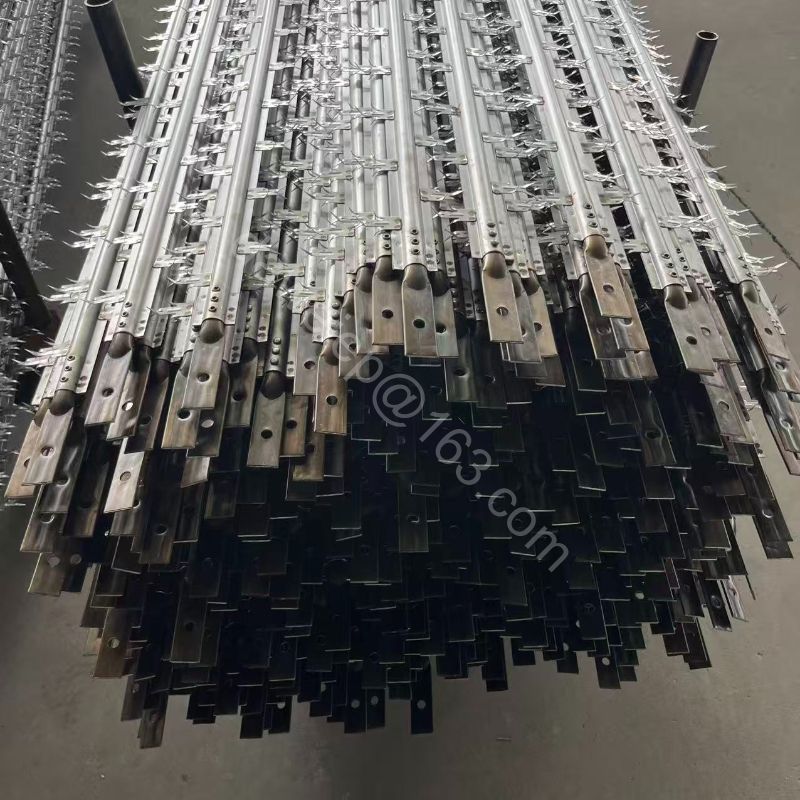

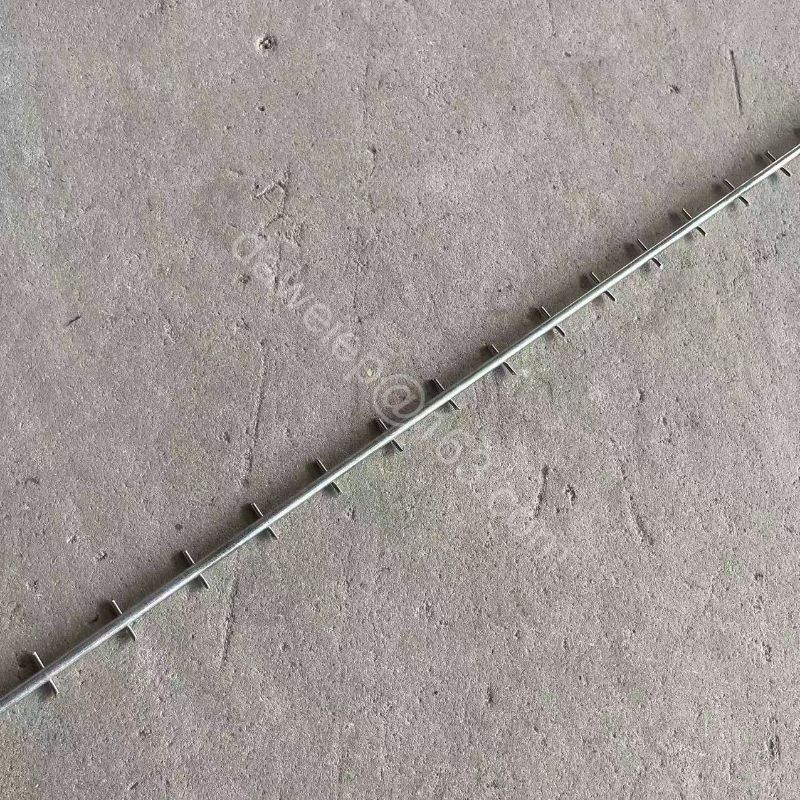

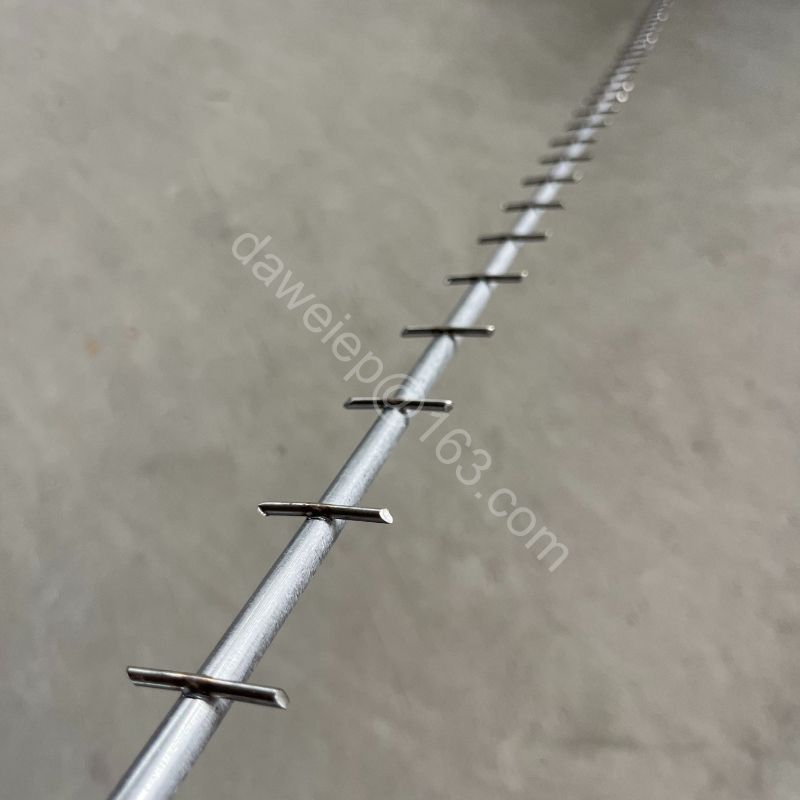

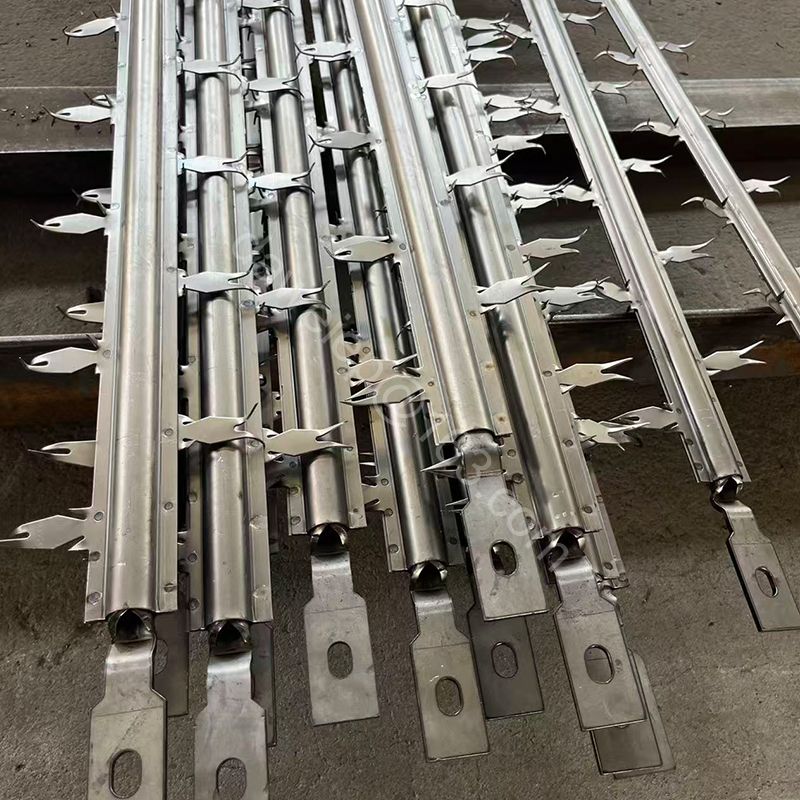

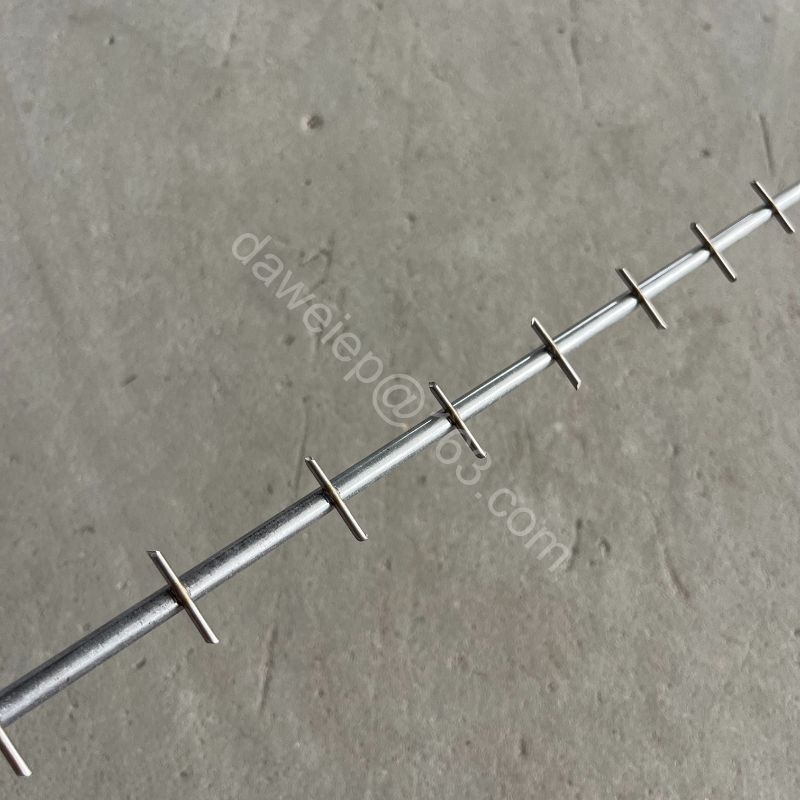

อิเล็กโทรดจำหน่ายแบบท่อ เช่น ลวดหนาม เป็นหนึ่งในเครื่องตกตะกอนไฟฟ้าสถิตประสิทธิภาพสูงรูปแบบคลาสสิกที่ใช้กันมากที่สุดในปัจจุบัน เป็นการเชื่อมหนามจำนวนมาก (สามเหลี่ยมหรือปลายแหลม) บนท่อรองรับแบบวงกลม ข้อดีของมันมีความโดดเด่นมาก: การปล่อยทิป: ปลายหนามแต่ละอันมีจุดจ่ายที่เป็นอิสระและแข็งแกร่ง ความแข็งแรงสูง: โครงสร้างโดยรวมมีความแน่นและไม่เสียรูปง่าย ปรับปรุงการกระจายกระแส: สามารถสร้างลมไอออนแรง ประจุในพื้นที่กระจาย และมีประสิทธิภาพในการดักจับฝุ่นที่มีความเข้มข้นสูงและละเอียดสูงมาก ความต้านทานการยึดเกาะที่แข็งแกร่ง: ฝุ่นไม่สะสมง่าย และผลการกำจัดฝุ่นก็ดี
พื้นฐานสำหรับการเลือกรูปแบบ: การเลือกอิเล็กโทรดคายประจุควรขึ้นอยู่กับพารามิเตอร์ของก๊าซไอเสีย เช่น อุณหภูมิ องค์ประกอบ ความต้านทานจำเพาะของฝุ่น และความเข้มข้น ตัวอย่างเช่น สำหรับฝุ่นที่มีความต้านทานจำเพาะสูง มักใช้ลวดฟันเลื่อยหรือลวดหนาม สำหรับสภาพการทำงานปกติ สตาร์ไลน์คือตัวเลือกที่ประหยัดและเชื่อถือได้
1. วัตถุดิบ: อิเล็กโทรดปล่อยมักทำจากเหล็กกล้าคาร์บอน สำหรับการใช้งานบางประเภทที่แผ่นเหล็กคาร์บอนมักถูกสึกกร่อน มักจะทำจากสแตนเลสหรือเหล็กโลหะผสม
2. ความหนาของวัสดุ: ความหนาของอิเล็กโทรดคายประจุมีตั้งแต่ 0.7 มม. ถึง 1.2 มม.
3. ระยะห่าง: ระยะห่างระหว่างอิเล็กโทรดคายประจุจะแตกต่างกันไปตามการออกแบบตัวตกตะกอนไฟฟ้าสถิตที่แตกต่างกัน
4. ความยาว: อิเล็กโทรดคายประจุมักจะมีความยาว 1 เมตรถึง 7.5 เมตร
