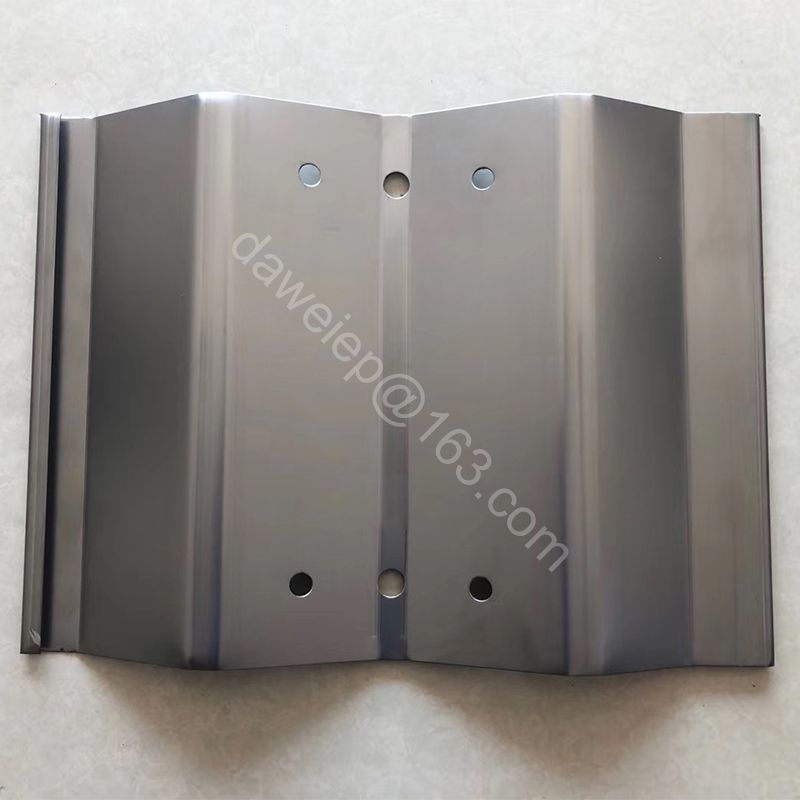

การรวบรวมอิเล็กโทรด

พื้นที่ การรวบรวมอิเล็กโทรดหรือที่เรียกว่า แผ่นสะสม ESP หรือ การรวบรวมอิเล็กโทรดแผ่นเป็นหนึ่งในสิ่งที่สําคัญที่สุด ส่วนประกอบภายในเครื่องตกตะกอนไฟฟ้าสถิต (ESP). หน้าที่หลักของมันคือการดักจับอนุภาคฝุ่นที่มีประจุไฟฟ้าและให้แน่ใจว่ามีการกําจัดอนุภาคที่เสถียรและมีประสิทธิภาพสูงทั่วทั้งสนามไฟฟ้า ที่ทวาย แผ่นเก็บน้ําตกตะกอนไฟฟ้าสถิตของเราได้รับการออกแบบทางวิศวกรรมด้วยรูปทรงเรขาคณิตที่ปรับให้เหมาะสม วัสดุที่มีความแข็งแรงสูง และความแข็งแกร่งของโครงสร้างที่แม่นยํา เพื่อมอบประสิทธิภาพการเก็บฝุ่นที่ยอดเยี่ยมในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง

ออกแบบมาสําหรับโรงไฟฟ้าเตาเผาปูนซีเมนต์โรงถลุงเหล็กโรงงานแปรรูปสารเคมีและการใช้งานจากขยะเป็นพลังงานอิเล็กโทรดรวบรวมของเราให้:

• พื้นที่ผิวคอลเลกชันที่มีประสิทธิภาพมากขึ้น

•ปรับปรุงความแข็งแรงเชิงกลและคุณสมบัติป้องกันการเสียรูป

• ลดการกักเก็บฝุ่นระหว่างการไหลของก๊าซ

•ประสิทธิภาพที่มั่นคงภายใต้อุณหภูมิสูงไฟฟ้าแรงสูงและฝุ่นละอองหนัก

การรวบรวมประเภทอิเล็กโทรด

รูปแบบหลักของอิเล็กโทรดเก็บฝุ่น (CE) เพื่อเพิ่มประสิทธิภาพการเก็บฝุ่นสูงสุดและอํานวยความสะดวกในการกําจัดฝุ่นแผ่นอิเล็กโทรดเก็บฝุ่นได้รับการออกแบบให้เป็นรูปทรงหน้าตัดพิเศษต่างๆแทนที่จะเป็นแผ่นแบนธรรมดา รูปแบบหลัก ได้แก่ :

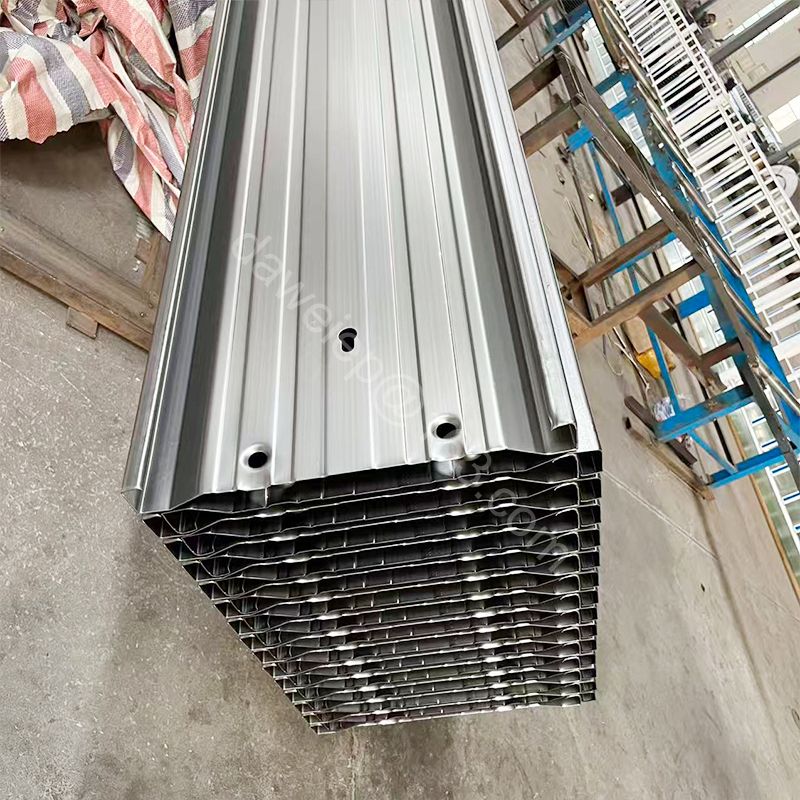

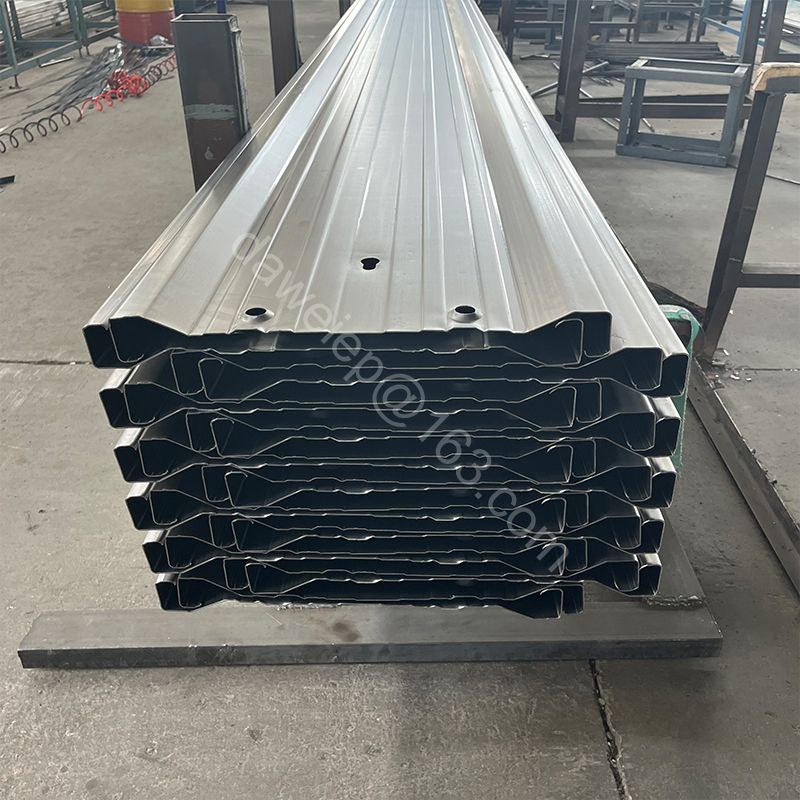

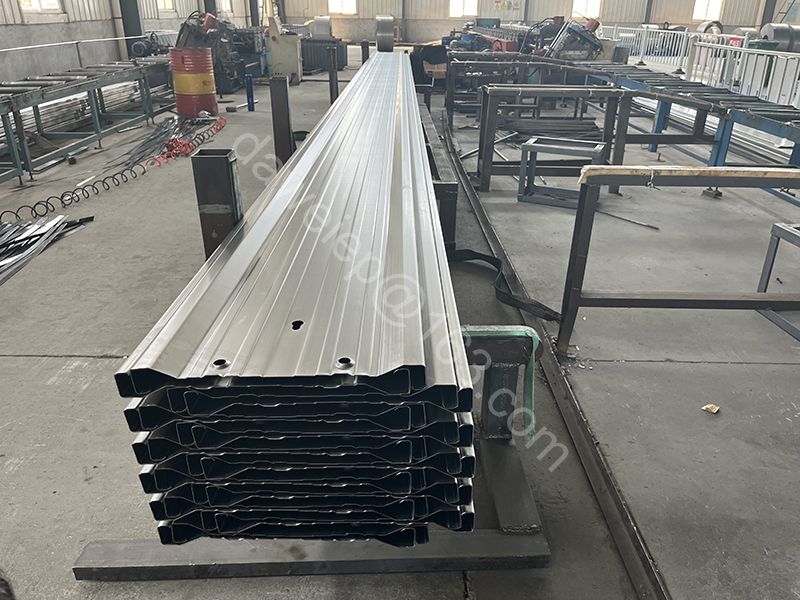

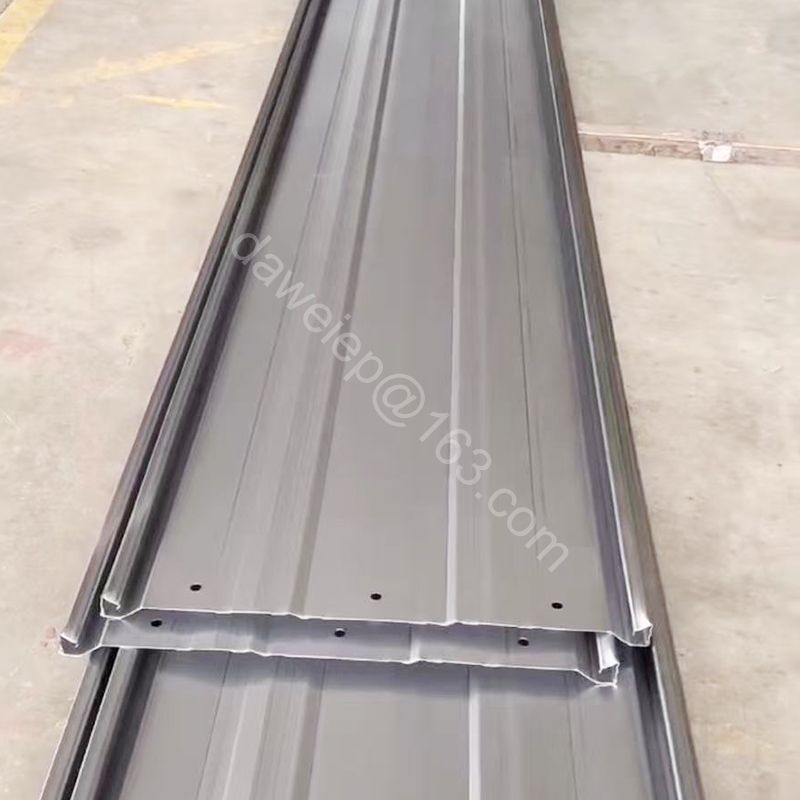

1. อิเล็กโทรดเก็บรูปตัว C:

คุณสมบัติ: พื้นผิว แผ่นเพลท เป็นรูปร่องรูปตัว C และทั้งสองด้านมีร่องกันลม (ขอบยึด)

ข้อดี: คูกันลมสามารถป้องกันไม่ให้ฝุ่นที่ติดอยู่ถูกชะล้างโดยตรงโดยกระแสลมและทําให้เกิดการบินทุติยภูมิ ความแข็งแกร่งของโครงสร้างเป็นสิ่งที่ดีซึ่งเป็นหนึ่งในรูปแบบทั่วไปในยุคแรกและปัจจุบัน

ข้อเสีย: น้ําหนักค่อนข้างใหญ่และความสม่ําเสมอของการส่งแรงสั่นสะเทือนไม่ดีเท่ากับแผ่นขั้วใหม่บางแผ่น

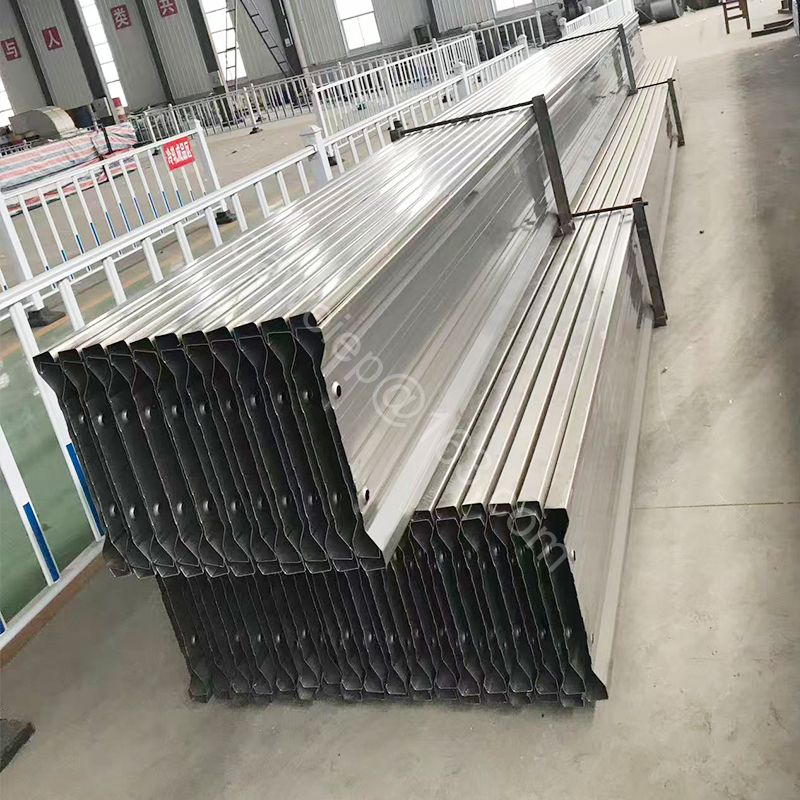

2. อิเล็กโทรดเก็บรูปตัว Z:

คุณสมบัติ: รูปร่างหน้าตัดคล้ายกับตัวอักษร Z ซึ่งเกิดจากการดัดอย่างต่อเนื่อง

ข้อดี: ความแข็งโดยรวมมีขนาดใหญ่มากไม่เสียรูปง่ายและสามารถทนต่อการสั่นสะเทือนที่รุนแรงได้

ข้อเสีย: น้ําหนักมากและกระบวนการผลิตซับซ้อนเล็กน้อย

3. อิเล็กโทรดรวบรวมรูปคลื่น:

คุณสมบัติ: พื้นผิวแผ่นเป็นรูปคลื่นต่อเนื่อง

ข้อดี: สามารถให้พื้นที่เก็บฝุ่นที่ใหญ่ขึ้นในพื้นที่เดียวกัน ซึ่งเป็นประโยชน์ในการปรับปรุงประสิทธิภาพการกําจัดฝุ่น โครงสร้างมีน้ําหนักเบากว่า

ข้อเสีย: ต้องให้ความสําคัญกับความสามารถในการต้านทานการเสียรูป

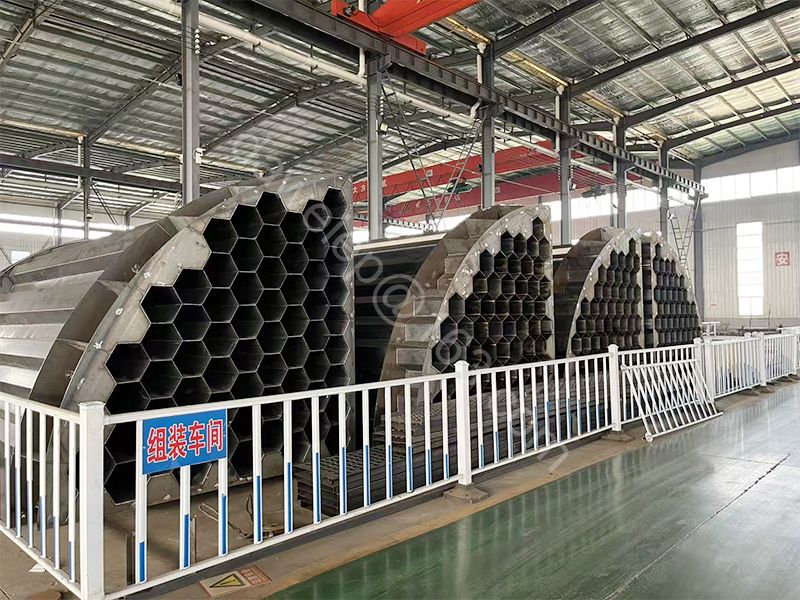

4. อิเล็กโทรดเก็บฝุ่นแบบท่อ:

คุณสมบัติ: ท่อเหล็กกลมหรือหกเหลี่ยมใช้เป็นตัวเก็บฝุ่น

สถานการณ์การใช้งาน: ส่วนใหญ่จะใช้สําหรับ WESP (WESP) หรือเครื่องตกตะกอนไฟฟ้าสถิตแบบท่อแนวตั้งภายใต้สภาพการทํางานพิเศษ วิธีการทําความสะอาดขี้เถ้าคือการล้างด้วยของเหลว และโครงสร้างท่อมีประโยชน์ในการสร้างฟิล์มน้ําที่สมบูรณ์

ไม่ว่าคุณจะต้องการอิเล็กโทรดเก็บ C-type, Z-type, wave-type หรือแบบท่อ Dawei นําเสนอโซลูชันที่ปรับแต่งได้ซึ่งเข้ากับระบบ ESP ของคุณได้อย่างลงตัว ซึ่งช่วยเพิ่มประสิทธิภาพการรวบรวม ลดต้นทุนการดําเนินงาน และยืดอายุการใช้งานของอุปกรณ์ รับใบเสนอราคาด่วน.

รายละเอียดของแผ่นรวบรวมมีดังนี้:

วัตถุดิบ: แผ่นเก็บมักจะทําจากเหล็กกล้าคาร์บอน สําหรับการใช้งานบางอย่างที่แผ่นเหล็กคาร์บอนมักสึกกร่อน มักจะทําจากสแตนเลสหรือเหล็กกล้าอัลลอยด์

ความหนาของวัสดุ: ความหนาของแผ่นเก็บฝุ่นมีตั้งแต่ 1.2 มม. ถึง 1.5 มม.

. ระยะห่าง: ระยะห่างระหว่างแผ่นเปลือกโลกจะแตกต่างกันเนื่องจากการออกแบบเครื่องตกตะกอนไฟฟ้าสถิตที่แตกต่างกัน ตัวอย่างเช่นในเครื่องตกตะกอนไฟฟ้าสถิตที่มีอิเล็กโทรดปล่อยเชิงเส้นระยะห่างระหว่างแผ่นคือ 150 ถึง 300 มม. ระยะห่างระหว่างเครื่องตกตะกอนไฟฟ้าสถิตประสิทธิภาพสูง (โดยใช้สายไฟ) คือ 200 ถึง 230 มม. ระยะห่างระหว่างแผ่นจ่ายไฟแบบปล่อยไฟฟ้าสถิตโดยใช้เฟรมแข็งหรืออิเล็กโทรดปล่อยแบบแผ่นคือ 300 ถึง 400 มม.

ความสูง: ถาดเก็บมักจะสูง 6 ถึง 16 เมตร

ทําไมต้องเลือก Dawei Collecting Electrode / ESP Collecting Plate?

ที่ ทวายเราเข้าใจดีว่าการรวบรวมอิเล็กโทรด (เรียกอีกอย่างว่าแผ่นรวบรวมหรือแผ่นแอโนด) มีความสําคัญต่อระบบตกตะกอนไฟฟ้าสถิต (ESP) ของคุณ หากอิเล็กโทรดปล่อยเป็น "เครื่องยนต์" ที่ชาร์จฝุ่นอิเล็กโทรดแผ่นรวบรวมคือ "คลังสินค้า" ที่จับและกักเก็บอนุภาคที่มีประจุเหล่านั้น แผ่นเก็บ ESP ของเราได้รับการออกแบบทางวิศวกรรมเพื่อเพิ่มการเก็บฝุ่น ให้มั่นใจถึงความสมบูรณ์ของโครงสร้าง และรองรับการกําจัดขี้เถ้าอย่างมีประสิทธิภาพ ทั้งหมดนี้เข้ากันได้กับการออกแบบ ESP ที่หลากหลาย

นี่คือเหตุผลที่ผู้ประกอบการอุตสาหกรรมชั้นนําไว้วางใจ Dawei สําหรับแผ่นเก็บน้ําตกตะกอนไฟฟ้าสถิต:

1. รูปร่างที่ออกแบบเองเพื่อประสิทธิภาพสูงสุด

การออกแบบอิเล็กโทรดสะสมของเราไม่ได้เป็นเพียงแผ่นแบนเท่านั้น เรามีอิเล็กโทรดสะสมรูปตัว C, แผ่นรูปตัว Z, แผ่นรูปคลื่น และโครงสร้างอิเล็กโทรดแบบท่อ ขึ้นอยู่กับความต้องการของระบบของคุณ

รูปทรงพิเศษเหล่านี้ช่วยเพิ่มพื้นที่เก็บฝุ่นที่มีประสิทธิภาพ ปรับปรุงความแข็งแกร่ง และช่วยป้องกันการกักเก็บฝุ่นซ้ําโดยการไหลเวียนของอากาศ

2. การเลือกวัสดุคุณภาพสูง

เราใช้เหล็กกล้าคาร์บอนโดยค่าเริ่มต้นในการรวบรวมเพลต แต่สําหรับสภาพแวดล้อมที่มีความต้องการมากขึ้น (เช่น ก๊าซไอเสียที่มีฤทธิ์กัดกร่อน) เรายังมีตัวเลือกในเหล็กกล้าไร้สนิมหรือโลหะผสมเพื่อต้านทานการกัดกร่อนและรักษาความทนทาน

ความหนาของแผ่นได้รับการปรับให้เหมาะสม (โดยทั่วไปจะอยู่ในช่วง 1.2 มม. ถึง 1.5 มม. ขึ้นอยู่กับการออกแบบ) เพื่อปรับสมดุลระหว่างความแข็งแรง น้ําหนัก และอายุการใช้งาน

3. ระยะห่างและขนาดของแผ่นที่มีความแม่นยํา

ตามการออกแบบ ESP ของคุณ (อิเล็กโทรดลวด โครงแข็ง แบบเพลท ฯลฯ) เราสามารถแนะนําระยะห่างระหว่างเพลทในอุดมคติได้ เช่น 150-300 มม. สําหรับอิเล็กโทรดเชิงเส้น หรือ 300-400 มม. สําหรับระบบเพลทแข็ง

นอกจากนี้เรายังปรับแต่งความสูงของแผ่น โดยทั่วไปตั้งแต่ 6 ถึง 16 เมตร เพื่อให้ตรงกับความสูงของสนามไฟฟ้าของเครื่องตกตะกอนของคุณ

4. ปรับความแข็งแกร่งของโครงสร้างให้เหมาะสม

แผ่นสะสมรูปตัว Z มีความแข็งสูงและต้านทานการเสียรูปภายใต้การสั่นสะเทือนหรือความเครียดจากความร้อน

แผ่นเพลทรูปตัว C มีร่องกันลม (ขอบยึด) เพื่อช่วยดักจับฝุ่นได้อย่างปลอดภัยยิ่งขึ้นและป้องกันการกักเก็บซ้ํา

การออกแบบรูปคลื่นให้พื้นที่ผิวที่ใหญ่ขึ้นโดยไม่เพิ่มน้ําหนักอย่างมากทําให้มีประสิทธิภาพในการดักจับฝุ่นที่ดีขึ้นในปริมาตรเดียวกัน

5. การประยุกต์ใช้พิเศษ: แผ่นเก็บท่อ

สําหรับเครื่องตกตะกอนไฟฟ้าสถิตแบบเปียก (WESP) หรือ ESP แบบท่อแนวตั้ง เรามีอิเล็กโทรดเก็บท่อกลมหรือหกเหลี่ยม

การออกแบบท่อเหล่านี้เหมาะอย่างยิ่งสําหรับการทําความสะอาดฟิล์มเหลว (ล้างขี้เถ้าออก) เนื่องจากรูปทรงช่วยสร้างฟิล์มน้ําที่สม่ําเสมอในระบบล้างด้วยของเหลว

6. ประสิทธิภาพที่เชื่อถือได้และอายุการใช้งานยาวนาน

แผ่นเก็บของเราได้รับการออกแบบมาสําหรับใช้ในอุตสาหกรรมหนักทนต่อปริมาณฝุ่นสูงการกระแทก / การสั่นสะเทือนบ่อยครั้งและการสัมผัสกับอุณหภูมิสูงและก๊าซไอเสียเป็นเวลานาน

การเลือกรูปร่างและวัสดุที่เหมาะสมจะช่วยลดการเสียรูปและความล้าทางกลในขณะที่เพิ่มประสิทธิภาพการรวบรวม ESP ของคุณให้สูงสุด

7. การบูรณาการและการบํารุงรักษาที่ง่ายดาย

แผ่นรวบรวมของ DWESP ได้รับการออกแบบทางวิศวกรรมเพื่อการติดตั้งที่รวดเร็วและการติดตั้งที่เชื่อถือได้ในโมดูล ESP มาตรฐาน

การออกแบบรองรับการกําจัดขี้เถ้าอย่างมีประสิทธิภาพผ่านกลไกการเคาะมาตรฐาน ซึ่งช่วยลดความถี่ในการบํารุงรักษาและเวลาหยุดทํางาน

8. ความเชี่ยวชาญด้านเทคนิคและการสนับสนุน

วิศวกรของเราสามารถช่วยคุณเลือกหรือออกแบบแผ่นเก็บ ESP ใหม่สําหรับโครงการติดตั้งเพิ่มเติมหรือการติดตั้งใหม่

เราให้คําแนะนําเกี่ยวกับรูปทรงเรขาคณิตของเพลทที่เหมาะสม ระยะห่างระหว่างเพลท และการเลือกวัสดุเพื่อให้ตรงกับกระบวนการของคุณ (เช่น การผลิตไฟฟ้า ปูนซีเมนต์ เหล็กกล้า เคมีภัณฑ์ ของเสียเป็นพลังงาน)

การใช้งานทั่วไปสําหรับการรวบรวมอิเล็กโทรด / อิเล็กโทรดแผ่นรวบรวม

แผ่นเก็บน้ําตกตะกอนไฟฟ้าสถิตของเราใช้กันอย่างแพร่หลายใน:

• โรงไฟฟ้าถ่านหินและชีวมวล

• ระบบควบคุมฝุ่นเตาเผาปูนซีเมนต์

• โรงงานเหล็กและโลหะวิทยา

• การทําความสะอาดก๊าซไอเสียด้วยสารเคมีและปิโตรเคมี

• หม้อไอน้ําอุตสาหกรรมและเตาเผาขยะ

• ระบบ ESP แบบเปียก (WESP) ที่ต้องการโครงสร้างการรวบรวมแบบท่อ

ระบบเหล่านี้ได้รับประโยชน์จากอิเล็กโทรดรวบรวมที่แข็งแกร่งและเหมาะสมที่สุด ซึ่งรองรับประสิทธิภาพการรวบรวมสูง ลดการกักเก็บซ้ํา และการทํางานในระยะยาวที่เชื่อถือได้

ติดต่อ

พร้อมที่จะเพิ่มประสิทธิภาพ ESP ของคุณด้วยเพลตเก็บประสิทธิภาพสูงแล้วหรือยัง ติดต่อ DWESP วันนี้ สําหรับใบเสนอราคาที่กําหนดเองหรือคําปรึกษาด้านเทคนิค — เพียงบอกเรา:

• รุ่นและการกําหนดค่า ESP ของคุณ

• ขนาดแผ่น (ความสูง ความกว้าง ระยะห่าง)

•ความต้องการวัสดุ (เหล็กกล้าคาร์บอนสแตนเลสโลหะผสม)

• สภาพการทํางาน (อุณหภูมิ องค์ประกอบของก๊าซ เปียกหรือแห้ง)

ให้เราจัดหาโซลูชันอิเล็กโทรดเก็บ (ESP Collecting Plate) ที่ปรับให้เหมาะกับคุณ ซึ่งเพิ่มประสิทธิภาพสูงสุดและลดต้นทุน
